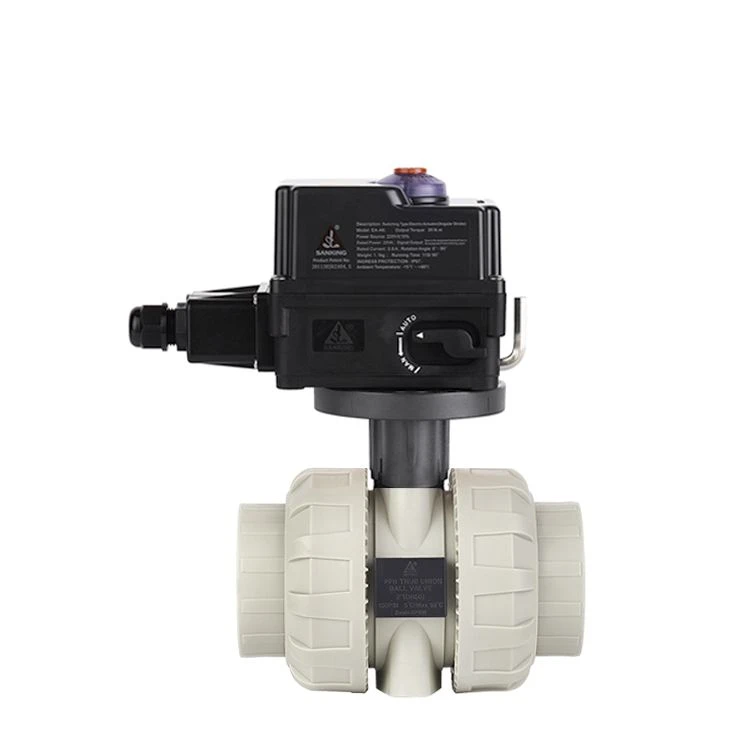

Elektra valdomas PPH True Union rutulinis vožtuvas

Elektra valdomos PPH tikrosios jungiamosios rutulinės sklendės yra modulinės struktūros, daugiausia sudarytos iš trijų dalių, būtent pavaros, laikiklio ir PPH rutulinio vožtuvo.

Siųsti užklausą

Aprašymas

1. Produktų pristatymas

Elektra valdomos PPH tikrosios jungiamosios rutulinės sklendės yra modulinės struktūros, daugiausia sudarytos iš trijų dalių, būtent pavaros, laikiklio ir PPH rutulinio vožtuvo. Galima įsigyti 220 V-240V arba 24 AC/DC maitinimo modulius. Išskirtinė jo savybė – IP 66-įvertintas korpusas, pagamintas iš viso plastiko. O elektrinė pavara turi ISO-Namur jungties sąsają, kuri leidžia jam suteikti daugiau lankstumo pridedant priedus ir gali pasiūlyti įvairias savavališkas derinimo parinktis. Tai apima ciklo laiko reguliavimą, srovės stebėjimą, ciklo laiko stebėjimą, ciklo skaičiavimą, saugų gedimą, kaitinimo elementą ir padėties grįžtamąjį ryšį nuo 4 iki 20 mA. Be PPH, vožtuvo medžiaga taip pat yra PVC, CPVC ir PVDF. Yra įvairių medžiagų, skirtų įvairioms cheminėms reikmėms ir daugeliu atvejų jos puikiai tinka ekstremalioms temperatūroms. Montavimas yra paprastas naudojant tokias parinktis kaip srieginės, flanšinės arba lizdinės jungtys. Moduliškumas leidžia atlikti pakeitimus vietoje, pvz., rankinius vožtuvus su elektrinėmis pavaromis montuoti į elektra valdomus PPH tikrosios jungties rutulinius vožtuvus su tiksliu srauto valdymu.

2. Pagrindinės savybės

a. Elektrinė pavara: Įvesties įtampa AC220V arba DC24V yra standartinis gaminys, kaip visada sandėlyje. 110V galima užsisakyti pagal pageidavimą. Galimas išmanusis tipas ir įjungimo / išjungimo tipas.

b. Laikiklis/adapteris: PPS laikiklis (Sanking's Innovation Patent) yra geriausias pasirinkimas, kai naudojate ten, kur yra nuotėkio arba korozinių dujų. Galima rinktis ir SUS304 laikiklį.

c. Rutulinis vožtuvas- Slenkantis PPH tikrasis rutulinis vožtuvas su nesandariu ir patikimu. Vožtuvo korpusas rezervuotas su standartinėmis angomis, pagal poreikį gali būti prijungtas prie elektrinės pavaros.

d. Ilgas tarnavimo laikas – pagamintas iš nano formos medžiagos, atsparios UV spinduliams ir oro sąlygoms.

e. Patogus ankštai montavimo vietai – kompaktiškas dydis, lengvas

f. Patogus atšiaurioms darbo vietoms – pilnas plastikas (atidengtas paviršius)

g. Aiškus būsenos indikatorius – laidų sujungimo būdas yra L/N/N, turi 3 atviros padėties/uždarytos padėties/gedimo aliarmo signalus.

h. Mažesnis suvartojimas

i. Darbinis slėgis- PN10

j. CE sertifikatas

k. IP66

3. Parametras

S/N	Medžiaga	DYDIS									Darbinė temperatūra ©
DN (MM)		15	20	25	32	40	50	65	80	100
Dydis (colis)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
DIN	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
JIS	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
PT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
NPT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
Darbinis sukimo momentas (NM)		2.00	2.50	4.00	5.00	7.50	10.00	15.00	20.00	28.00	∕
Darbinis slėgis (psi)		150	150	150	150	150	150	150	150	150	∕
Pastaba: ֍ reiškia standartinius gaminius @ reiškia pagal pageidavimą, jei yra kokių nors reikalavimų, dar kartą patikrinkite „Sanking“ komandą. N/A reiškia nepasiekiamas

4. Elektrinė pavara

Elektrinės pavaros tipas	Suderinamas vožtuvo dydis	Nominali galia	Nominali srovė（A）			Veikimo laikas（S）		Išvesties sukimo momentas(kgf.cm)
Elektrinės pavaros tipas	Suderinamas vožtuvo dydis	Nominali galia	AC110V	AC220V	DC/AC24V	AC	DC	AC110V	AC220V	DC/AC24V
EA-A6	1/2"-2-1/2"	8W	0.4	0.25	0.5	11	11	357.1	357.1	357.1
EA-A7	3"-4"	15W	0.6	0.35	1	18	18	1020.4	1020.4	1020.4

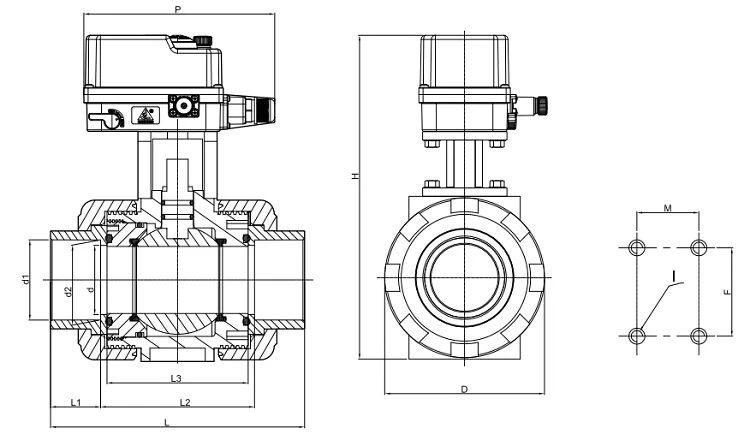

5. Matmenys (mm)

DYDIS		d1				d2				D	L		L1		L2	L3	P	H	F	M	I
DYDIS		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS		ANSI /JIS /CNS	DIN	ANSI /JIS /CNS	DIN
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	104.80	92.00	22.30	16.00	60.00	52.00	180.00	174.00	31.00	——	M6
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	25.69	25.90	63.00	113.00	100.00	25.50	19.00	62.00	54.00	180.00	183.00	33.00	——	M6
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	127.20	114.00	28.60	22.00	70.00	62.00	180.00	193.50	40.00	——	M6
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	142.00	130.00	32.00	26.00	78.00	70.00	180.00	216.00	52.00	——	M8
1-1/2"	(40)	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	157.50	151.50	35.00	32.00	87.50	79.50	180.00	230.60	52.00	——	M8
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	118.00	171.00		38.00		95.00	85.00	180.00	260.70	70.00	——	M8
2-1/2"	(65)	73.38	75.30	76.60	76.70	72.85	75.10	75.68	75.90	150.00	238.50		47.00		144.50	132.50	180.00	294.30	84.00	45.00	M10
3"	(80)	89.31	90.40	89.60	89.70	88.70	90.10	88.55	88.90	169.00	268.00		51.00		166.00	150.00	212.00	340.30	84.00	45.00	M10
4"	(100)	114.76	110.40	114.70	115.00	114.10	110.10	113.60	113.80	211.00	318.00		61.00		196.00	172.00	212.00	401.00	121.00	49.00	M12

Pastaba: Signalinio laido išėjimo srovė yra 1,6 A, maksimali srovė yra 3,2 A

6. Taikymas

Elektra valdomi PPH tikrosios jungties rutuliniai vožtuvai buvo plačiai naudojami naftos, chemijos, elektros energijos gamybos, popieriaus gamybos, atominės energijos, aviacijos ir kt.

7. Mūsų pranašumas

1. Mes griežtai renkamės geros kokybės medžiagas

2. Griežta įpurškimo kokybės kontrolė, siekiant užtikrinti gerą apdailą

3. Tolesnė QC griežta kontrolė taikant procedūrą

8. Gamybos procesas

Žaliavos paruošimas ir maišymas - liejimas įpurškimu - NC apdorojimas - surinkimas - bandymas - pakavimas - QC - sandėliavimas

Electrical actuated pph true union ball valve production process (1)
