Pneumatinis CPVC membraninis vožtuvas

Siųsti užklausą

Aprašymas

1. Produktų pristatymas

Pneumatinis CPVC membraninis vožtuvas sudarytas iš CPVC diafragmos vožtuvo ir pneumatinės pavaros. Jis naudoja suslėgtą orą kaip galią, kad būtų galima reguliuoti skysčio terpės srautą į dujotiekį. Vožtuvą galima nustatyti taip, kad jis būtų nesėkmingai uždarytas arba atidarytas. Pavaros korpusas ir vožtuvo korpusas, kurio atviras paviršius yra pagaminti iš plastiko, patogesni dirbtuvėse esant atšiaurioms darbo sąlygoms, pavyzdžiui, vietoms, kuriose yra nuotėkių arba ore yra korozinių dujų. Šie serijiniai vožtuvai yra ekonomiškas ir patikimas būdas valdyti srautą vamzdyne. PVC pneumatinis diafragminis vožtuvas turi mažo pasipriešinimo, didelio srauto, nesandarumo, atsparumo ugniai ir sprogimui privalumus.

Pateikiame dydį nuo 1/2" iki 2" skersmens. Sujungimo stiliai gali būti lizdiniai, flanšiniai arba jungtiniai. Galimi EPDM, VITON, FPM ir PTFE diafragmos. Kalbant apie diafragminį vožtuvą, be PVC, taip pat tiekiame CPVC, PPH, PVDF.

2. Pagrindinės savybės

a. Pneumatinė pavara – viengubo veikimo su savo spyruokle, gamykloje gali būti nustatytas, kad jis būtų uždarytas arba atsidarytų, kad atitiktų klientų funkcinius reikalavimus dėl maitinimo išjungimo iš naujo.

b. Sujungimo tipas – lizdas, flanšinis arba jungtis

c. Puikus sandarinimas – Diafragma pagaminta iš atsparios termoplastinės medžiagos: EPDM, FPM arba PTFE, kuri yra aukštos kokybės, tempianti ir šliaužianti medžiaga. Dvisluoksnes diafragmas galima pasirinkti, kai naudojamos atšiauriomis darbo sąlygomis, chemiškai siekiant pagerinti vožtuvo cheminį atsparumą ir tarnavimo laiką.

d. Patogus atšiaurioms darbo vietoms – pilnas plastikas (atidengtas paviršius)

e. Ilgas tarnavimo laikas – pagamintas iš nano formos medžiagos, atsparios UV spinduliams ir oro sąlygoms

f. 100 procentų nuotėkio patikrinimas

g. Darbinis slėgis- PN10

h. CE sertifikatas

3. Parametras

S/N	Medžiaga	DYDIS						Darbinė temperatūra ©
DN (MM)		15	20	25	32	40	50
Dydis (colis)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
DIN	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
JIS	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
PT	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
NPT	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	5 laipsniai - 55 laipsniai
	PVC-C	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PPH	֍	֍	֍	֍	֍	֍	5 laipsniai - 95 laipsniai
	PVDF	֍	֍	֍	֍	֍	֍	- 20 laipsnis - 150 laipsnis
Darbinis sukimo momentas (NM)		2.00	2.50	4.00	5.00	7.50	10.00	∕
Darbinis slėgis (psi)		150	150	150	150	150	150	∕
Pastaba: ֍ reiškia standartinius gaminius @ reiškia pagal pageidavimą, jei yra kokių nors reikalavimų, dar kartą patikrinkite „Sanking“ komandą. N/A reiškia nepasiekiamas

4. Pneumatinis aktyvuojamas parametras

Pneumatinio veikimo tipas: DA / dvigubo veikimo, NC / normaliai uždarytas, NE / įprastai atidarytas
Dydis	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Valdymo slėgis (baras)	4-8
NAMUR standartinė oro sąsaja	G1/4"
Atidarymo cilindro tūris L	0.1	0.1	0.1	0.2	0.2	0.2
Uždarymo cilindro tūris L	0.2	0.2	0.2	0.3	0.3	0.3
Oro suvartojimas priklauso nuo oro slėgio, jungiklio eigos, veikimo stiprumo ir dažnio. Skaičiavimas yra toks: L/min=cilindro tūris (atviro cilindro tūris plius uždaro cilindro tūris) x [tiekiamo oro slėgis (Kpa) * 101,3] x kartus/min.

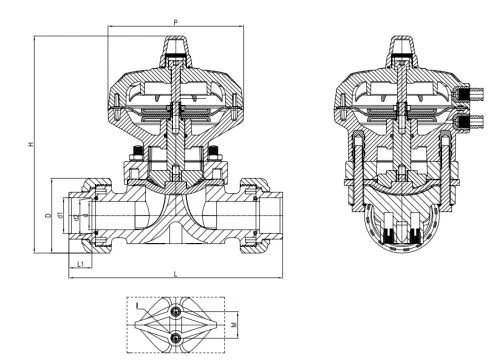

5. Matmenys (vienetas: mm)

DYDIS		d1				d2				D	L1		L		H	P	M	I
DYDIS		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS	D	ANSI /JIS /CNS	DIN	ANSI /JIS /CNS	DIN	H	P	M	I
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	22.30	16.00	142.60	130.00	175.00	130.00	13.00	M4
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	26.69	25.90	63.00	25.50	19.00	159.00	146.00	183.00	130.00	18.00	M5
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	28.60	22.00	185.20	172.00	216.50	153.00	23.00	M5
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	32.00	26.00	246.00	234.00	245.00	153.00	30.00	M8
1-1/2"	(40)	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	35.00	32.00	252.00	246.00	252.00	153.00	30.00	M8
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	118.00	38.00		287.00		301.00	193.00	45.00	M8

6. Taikymas

Pagrindinės pneumatinio įjungimo cpvc diafragminio vožtuvo taikymo vietos yra: galvanizavimo gamyklos, chemijos gamyklos, elektronikos gamyklos, IC puslaidininkių gamyklos, plieno gamyklos, atominės elektrinės, elektrinės, popieriaus gamyklos, maisto gamyklos, gėrimų gamyklos, farmacijos gamyklos, nuotekos.

7. Mūsų pranašumas

1. Mes skiriame 100 procentų dėmesio, kad pasiektume 300 procentų užsakymo kokybės.

2. Mes gaminame jūsų prekes po tikslios procedūros

3. Mes turime profesionalią pardavimų komandą, kuri teikia visapusiškas paslaugas, kad galėtume sekti.

4. Mes patyrėme gamyklą su greičiausiu greičiu, kad užbaigtume užsakymą. 5. Mes turime profesionalią tyrimų ir plėtros komandą, kuri patenkins jūsų poreikius.

8. Pažymėjimas

Mūsų įmonė ir produktai laimėjo CE ir kitus pramonės sertifikatus, kurie gali atitikti daugumą pažangių standartų užsienio rinkoje.

1 Pneumatic actuated CPVC diaphragm valve CERTIFICATE

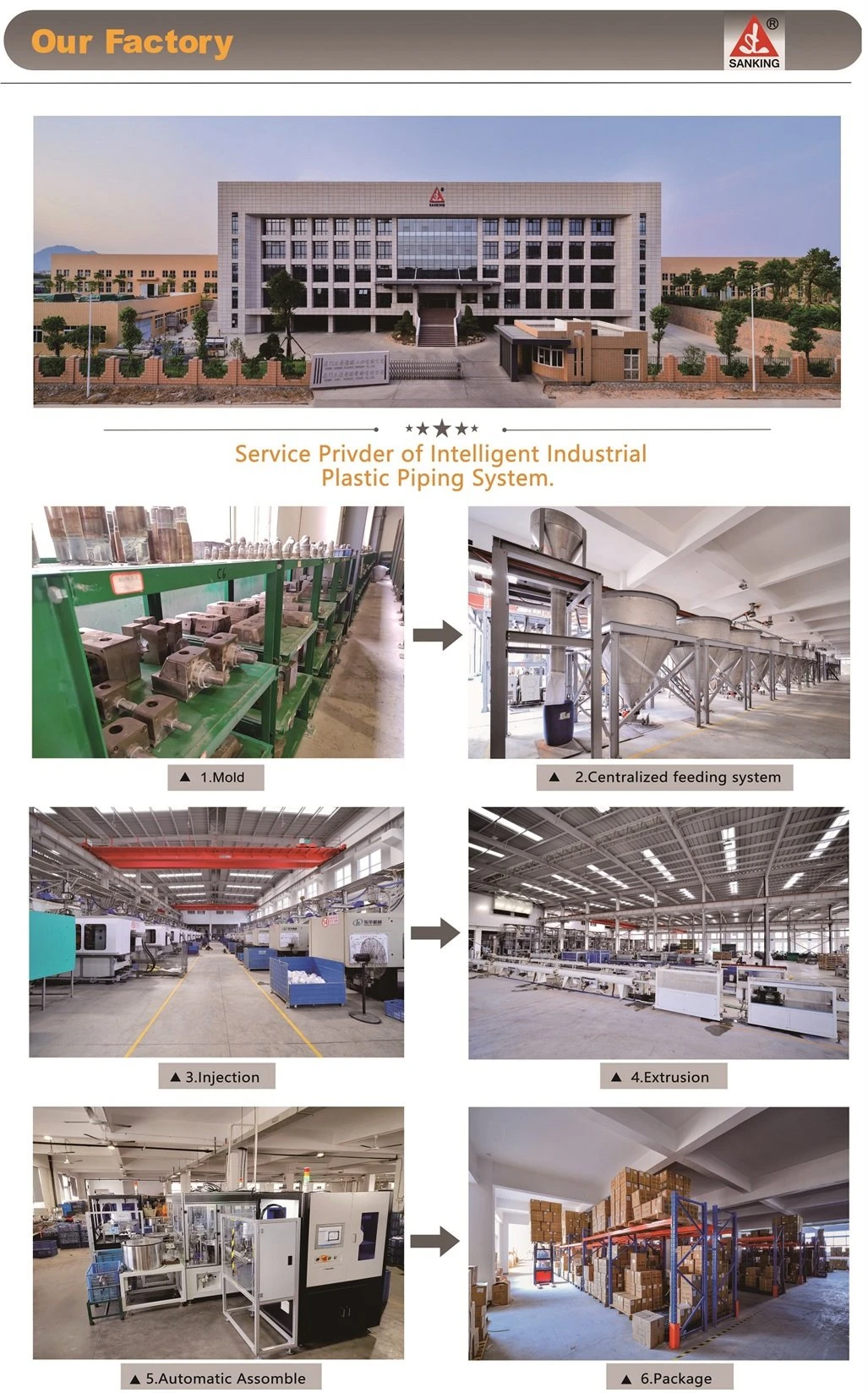

9. Gamybos procesas

Ingredientai - greitas maišymas - šaltas maišymas - dalių įpurškimas - dalių patikra - kvalifikuotų gaminių surinkimas - sandarinimo eksperimentas - gatavo produkto patikrinimas, pakavimas, sandėliavimas

2 Pneumatic actuated CPVC diaphragm production process
